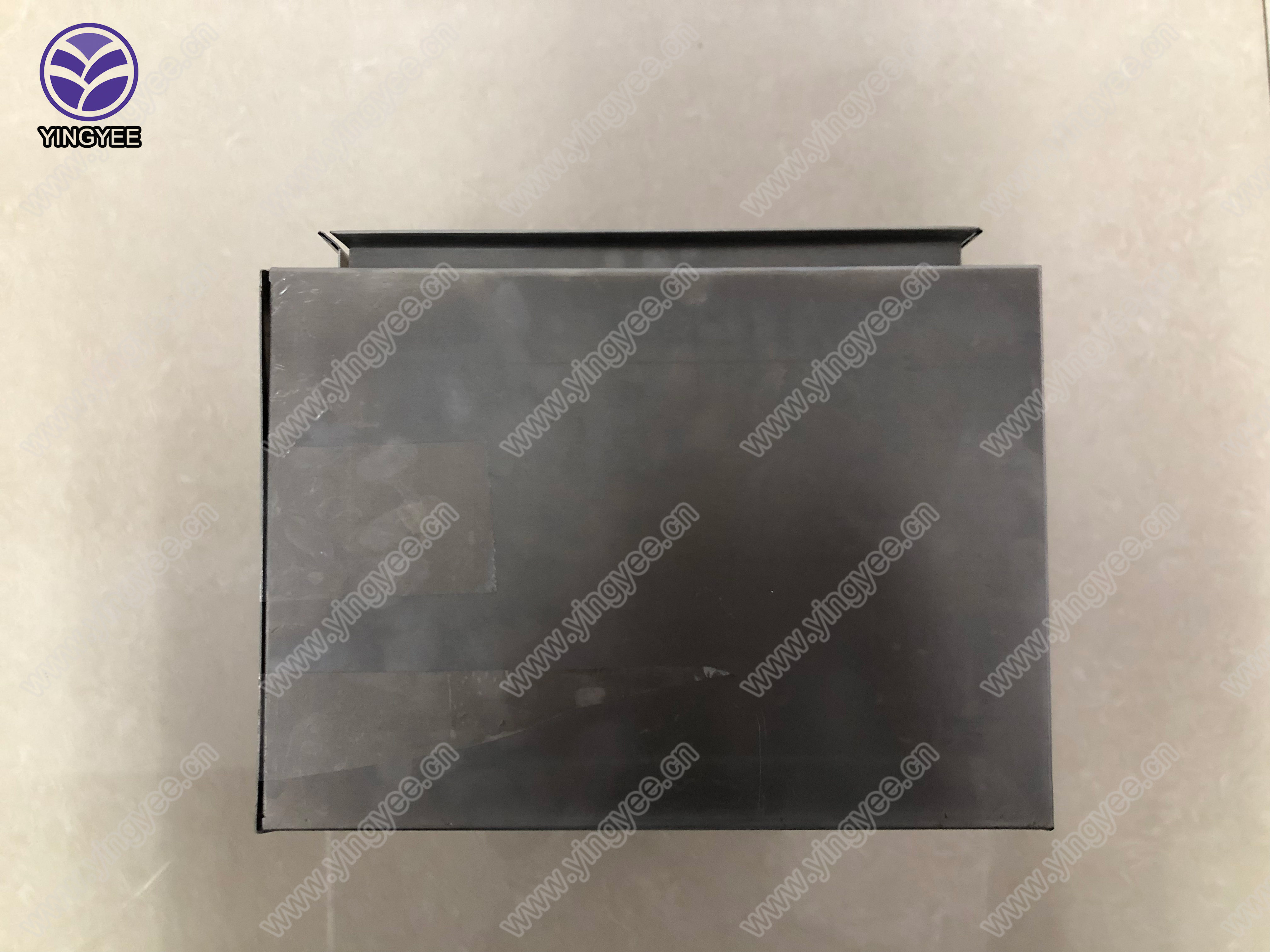

ఎలక్ట్రిక్ క్యాబినెట్ రోల్ ఫార్మింగ్ మెషిన్

చిన్న వివరణ:

డీకోయిలర్
కాయిల్స్ వెడల్పు: ≤462mm;
మెటీరియల్ మందం 0.6mm;
మెటీరియల్ రోల్ లోపలి వ్యాసం: ≥φ450mm;
Max.OD కాయిల్: φ1200mm;బరువు: ≤3T;కుదురు మధ్య ఎత్తు: 650 మిమీ
భూమి పరిమాణం (పొడవు x వెడల్పు) 1200x1000mm
ట్రాక్షన్ మరియు లెవలింగ్ యంత్రం
పని రోల్స్ సంఖ్య: 11 రోల్స్ లెవలింగ్
ఇది చిటికెడు రోలర్ మరియు లెవలింగ్ రోలర్‌ను కలిగి ఉంటుంది.చిటికెడు రోలర్ వ్యక్తిగతంగా సర్దుబాటు చేయవచ్చు.యొక్క దాణా ముగింపు
లెవలింగ్ మెషీన్‌లో ఒక జత గైడింగ్ ఫ్లాట్ రోలర్‌లు మరియు రెండు జతల గైడింగ్ వర్టికల్ రోలర్‌లు ఉంటాయి.మార్గదర్శక నిలువు
రోలర్లు మధ్యలో కదులుతాయి మరియు అదే సమయంలో కదులుతాయి.
లెవలింగ్ రోలర్ యొక్క వ్యాసం: 60MM
లెవలింగ్ రోలర్ల మధ్య దూరం: 65MM
NCF-500 సర్వో ఫీడర్
ఫంక్షన్: వర్క్‌పీస్ యొక్క పొడవు మరియు ట్రాక్షన్, ఫీడింగ్ మరియు స్టాంపింగ్ కోసం పని అవసరాలను కొలవండి.
నిర్మాణ లక్షణాలు: రెండు జతల ట్రాక్షన్ రోలర్లు, ట్రాక్షన్ రోలర్ తగ్గింపు సర్దుబాటు పరికరం, ఫ్రేమ్, సర్వో మోటార్, మొదలైనవి;
సర్వో మోటార్ నియంత్రణ: స్థిర-పొడవు దాణా;
LCD టచ్ స్క్రీన్: వివిధ సాంకేతిక పారామితులను మార్చడం మరియు సెట్ చేయడం సులభం.
పరామితి:
(1) షీట్ యొక్క గరిష్ట పాసింగ్ వెడల్పు 462 మిమీ
(2) ఫీడింగ్ పద్ధతి: సర్వో ఫీడింగ్
(3) పంచింగ్ సమయాల ప్రకారం ఫీడింగ్ సమయాలు

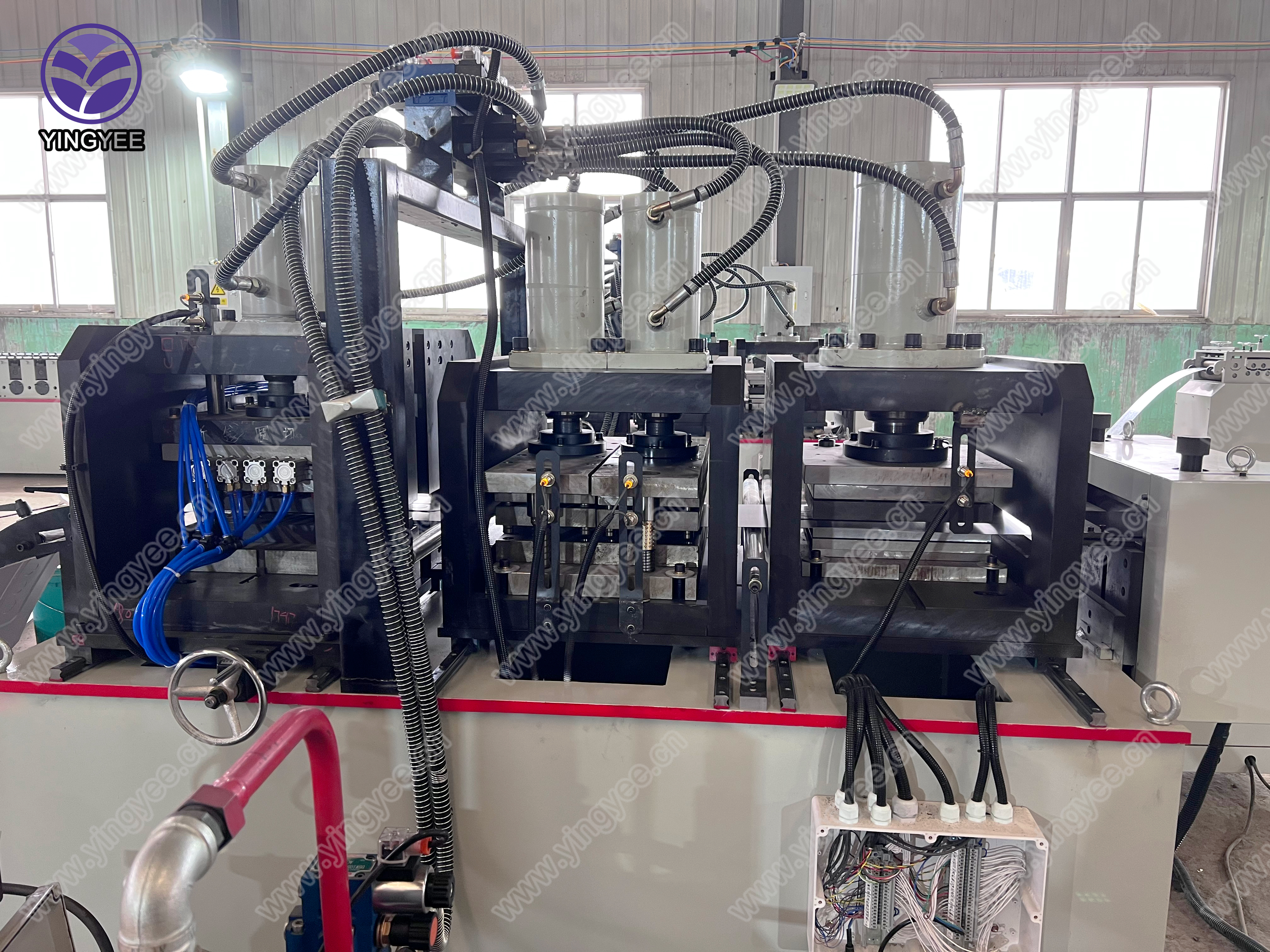

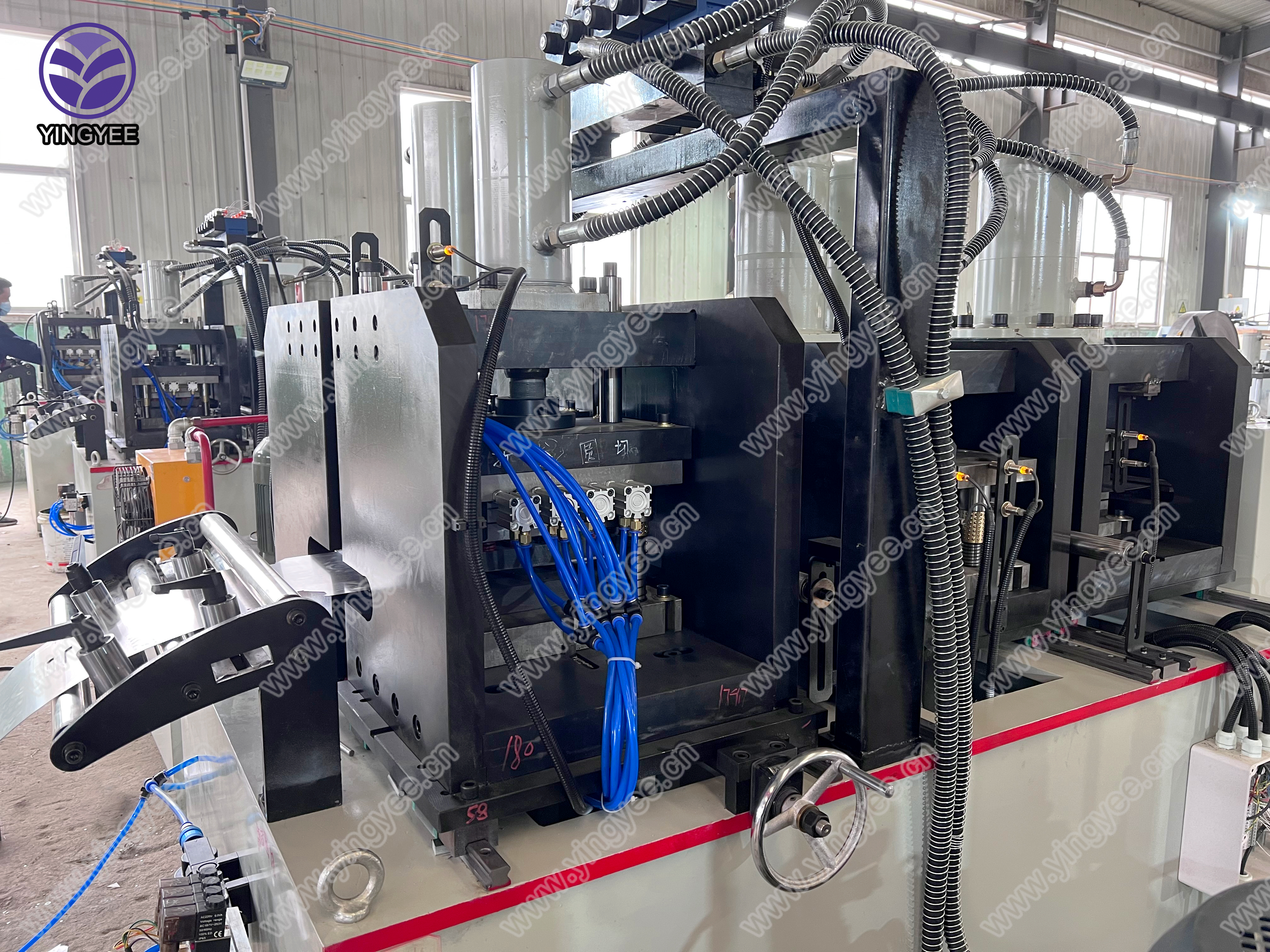

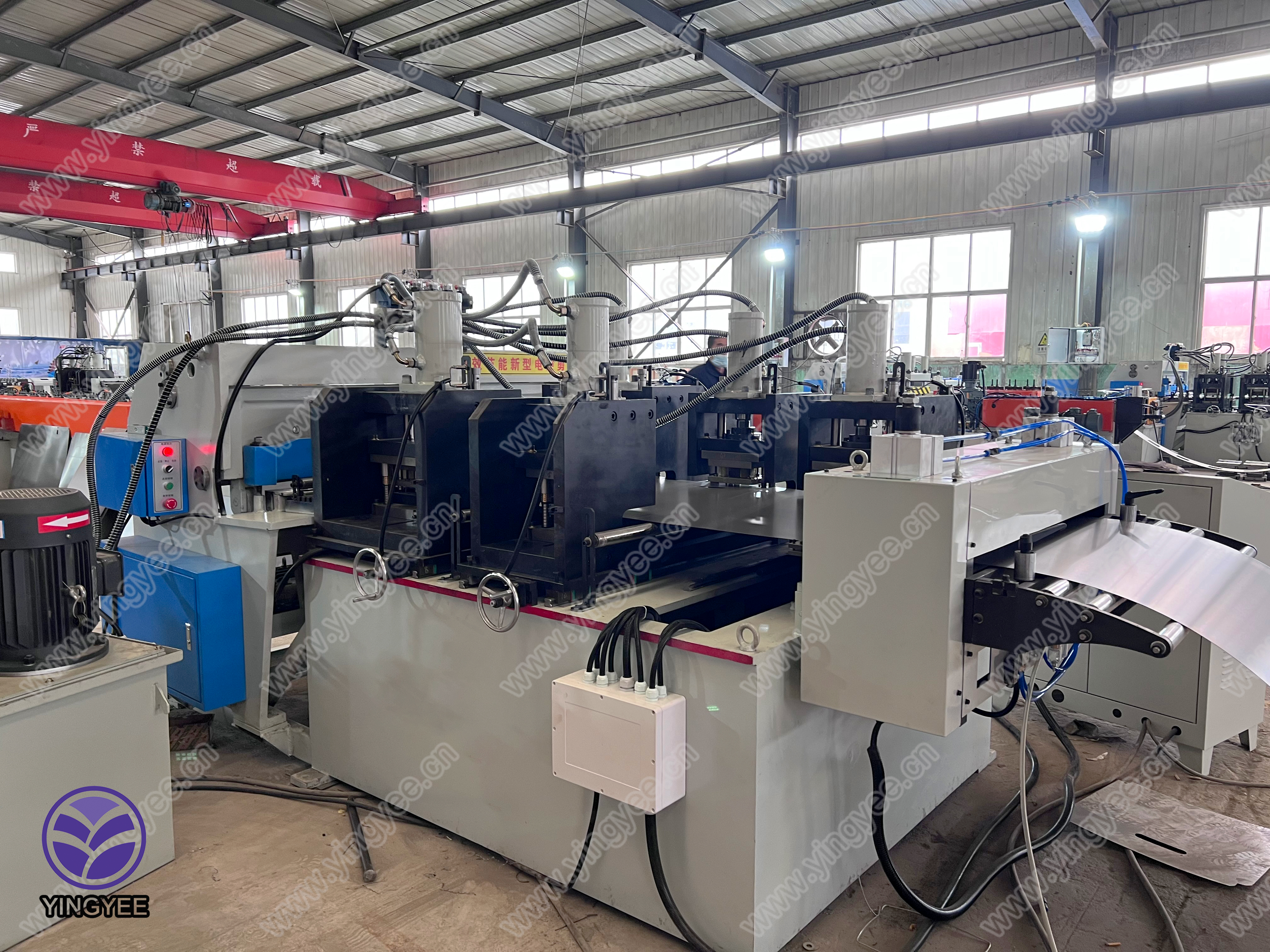

పంచింగ్ వ్యవస్థ
1. 4 హైడ్రాలిక్ పంచింగ్ మెషిన్‌తో కూడినది
2. భాగం:బేస్, హైడ్రాలిక్ ప్రెజర్ పరికరం, హైడ్రాలిక్ సిస్టమ్, మొదలైనవి;
3. పరామితి: (1) రేట్ ఒత్తిడి 16Mpa-25 Mpa
(2) పవర్ 7.5KW
4. ఫంక్షన్: 2F బోర్డు యొక్క లోగో మరియు హుక్/కట్ కోణాన్ని పూర్తి చేయండి.
సింగిల్ హ్యాండ్ ప్లగ్ ఫార్మింగ్ కోసం షీట్‌ను అందించడానికి 1F బోర్డ్ యొక్క లోగో మరియు హుక్/కట్ బ్లాంకింగ్‌ను పూర్తి చేయండి.

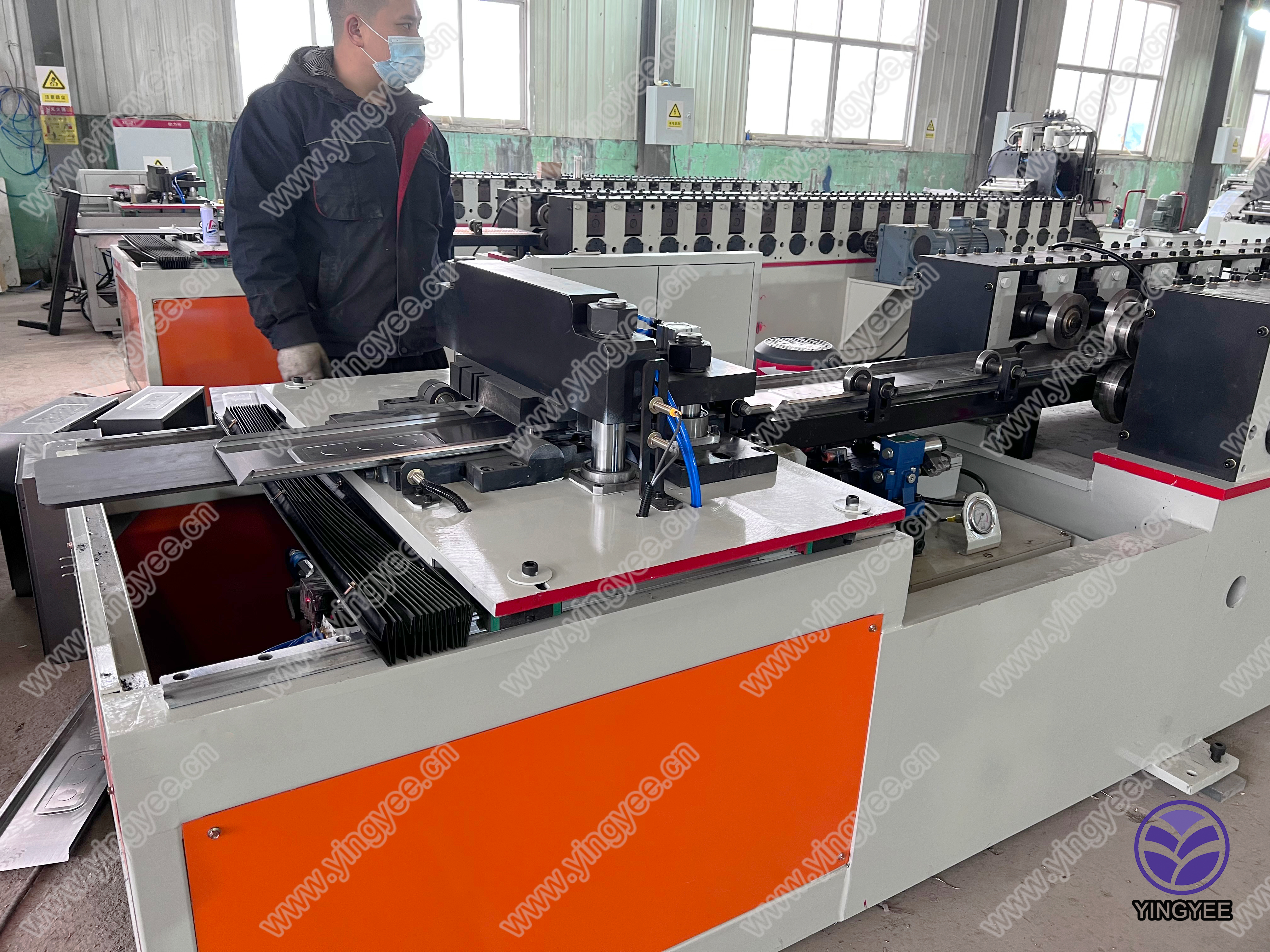

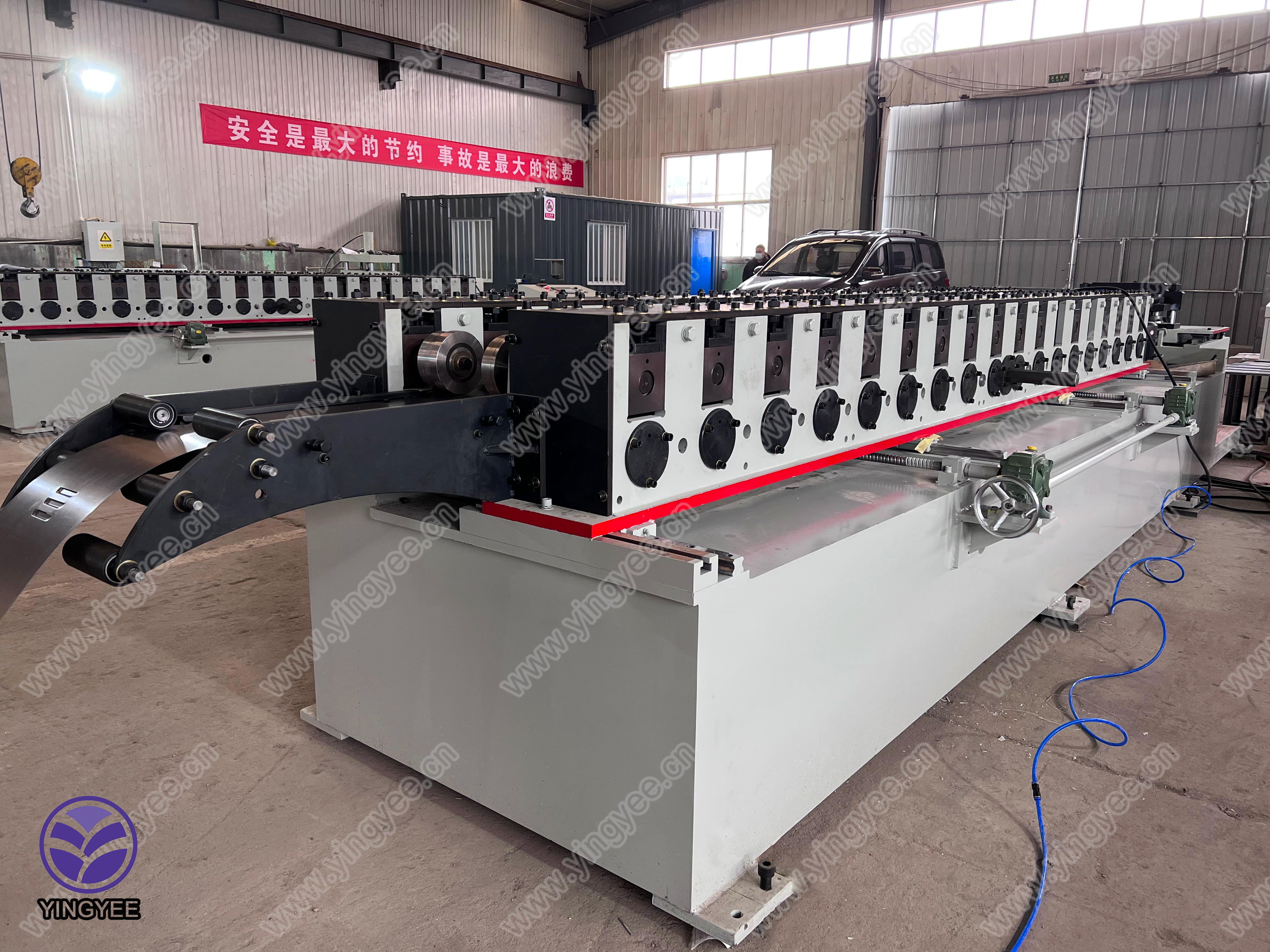

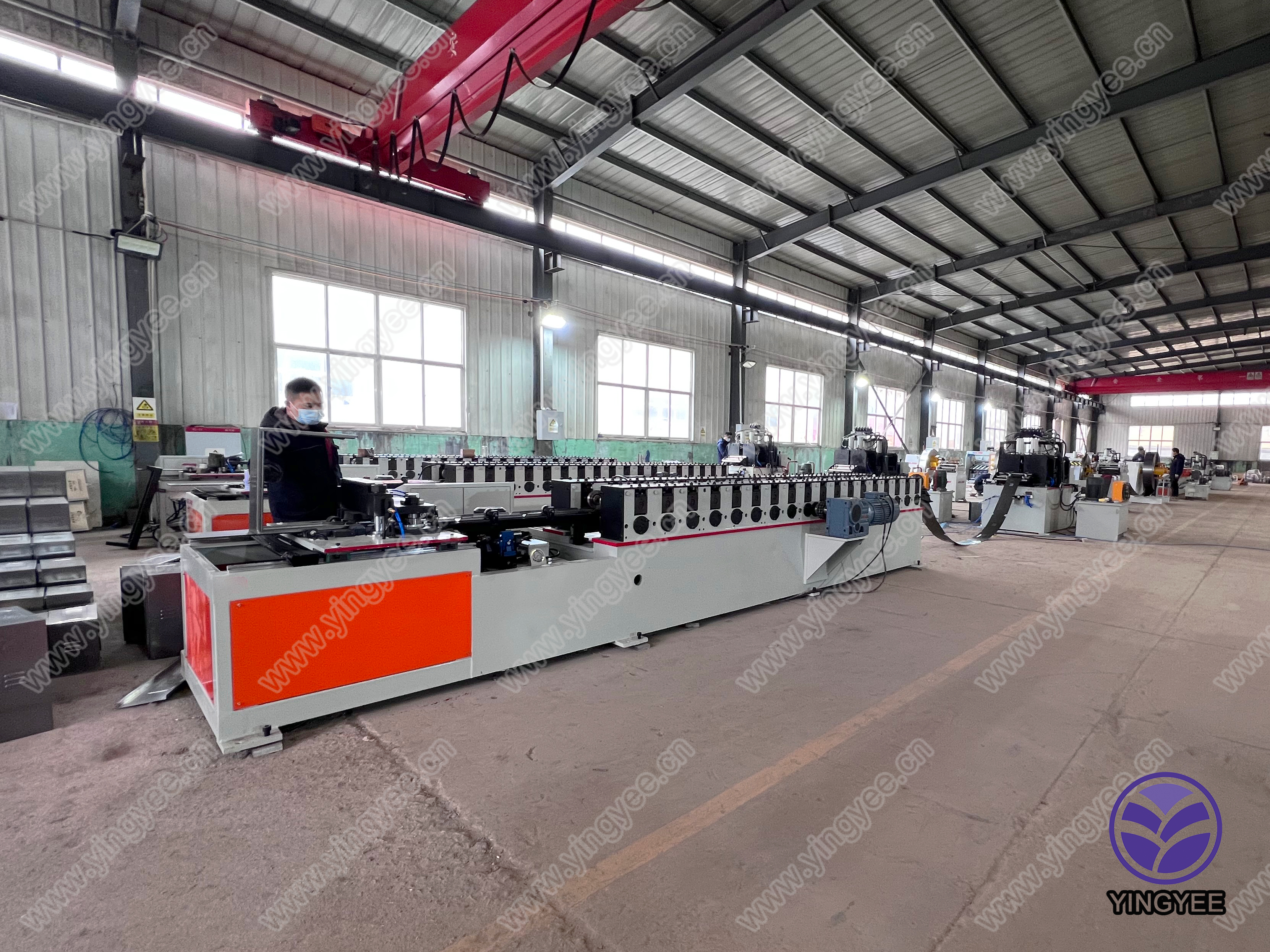

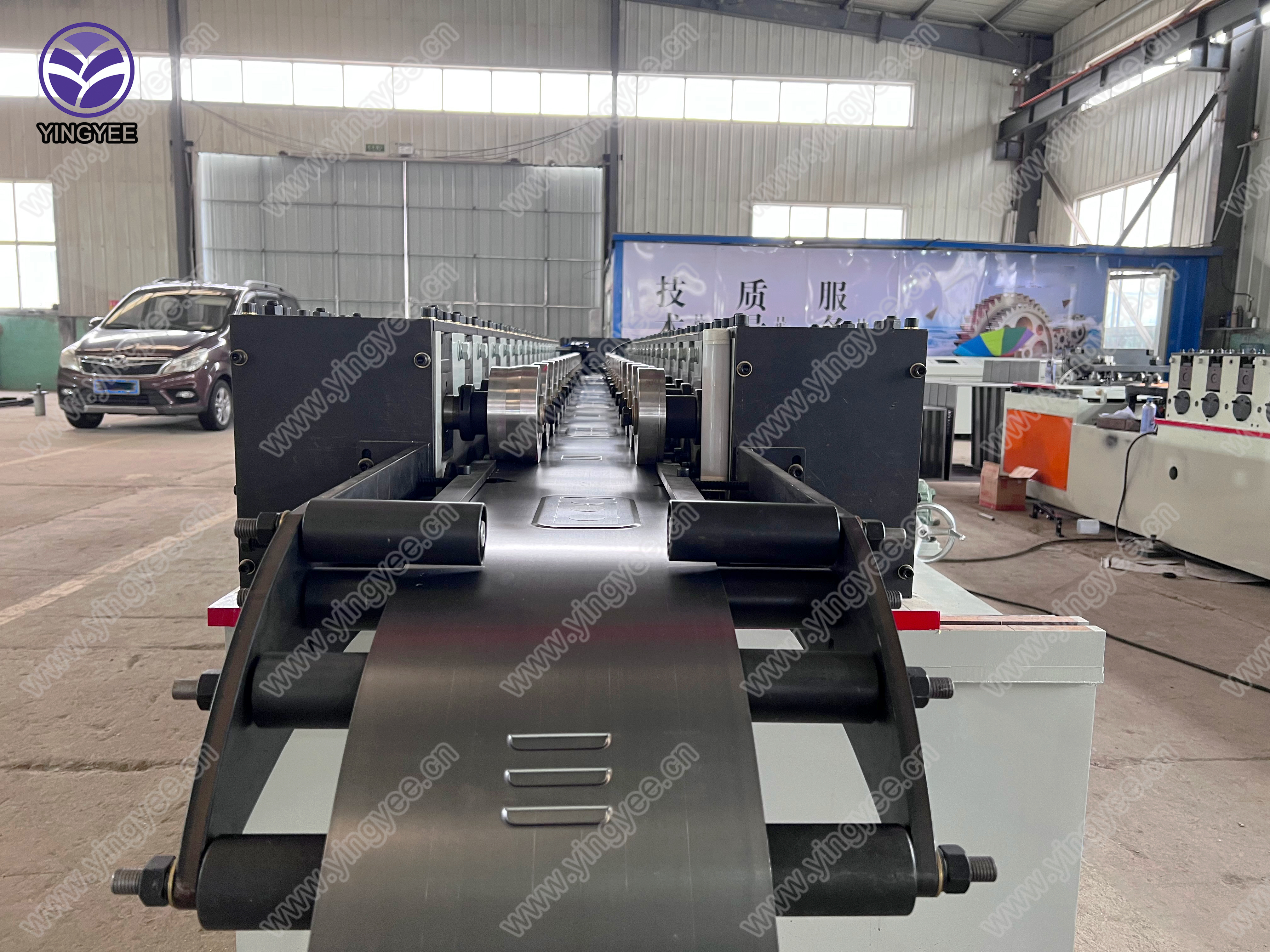

రోల్ ఏర్పాటు యంత్రం
Fundo F2 కోసం మెషిన్ 1: షాఫ్ట్ ద్వారా Torii
నిర్మాణం + కాంటిలివర్డ్ హోస్ట్ నిర్మాణం;నిరంతర దాణా అచ్చును పూర్తి చేయండి.
Fundo F1 కోసం మెషిన్ 2: షాఫ్ట్ నిర్మాణం ద్వారా Torii + cantilevered హోస్ట్ నిర్మాణం;సింగిల్-షీట్ హ్యాండ్ ప్లగ్ ఫీడింగ్‌ను పూర్తి చేయండి
ఏర్పడుతోంది.
నిర్మాణం: త్వరిత-మార్పు రకం సర్దుబాటు విధానం.మంచం వెల్డింగ్ నిర్మాణం మరియు ఒత్తిడి ఉపశమన చికిత్సను స్వీకరించింది;గేర్ 45ని స్వీకరిస్తుంది
ఉక్కు హార్డ్ పంటి ఉపరితలం;
అధిక బలం, అధిక కాఠిన్యం, అధిక ఖచ్చితత్వం, అధిక సేవా జీవితం.
పారామితులు:
(1) ముడి పదార్థం మందం 0.6mm (σs≤260Mpa ఉన్నప్పుడు)
(2) ముడి పదార్థం వెడల్పు ≤462mm (సర్దుబాటు)
(3) ఫార్మింగ్ పాస్‌లు: ఫార్మింగ్ మెషిన్ ①: 17 పాస్‌లు;ఫార్మింగ్ మెషిన్ ②: 12 పాస్‌లు
(4) మోటార్ పవర్ 5.5kw, ఫ్రీక్వెన్సీ కన్వర్షన్ మోటార్
(5) ట్రాన్స్మిషన్ మోడ్ గేర్ ట్రాన్స్మిషన్
(6) రోలింగ్ మిల్లు వేగం 0-12మీ/నిమి
(7) రోల్ మెటీరియల్ Cr12 చల్లారిన HRC56°-60°
ఆటోమేటిక్ హైడ్రాలిక్ ట్రాక్ కట్టింగ్ మెషిన్
ఫంక్షన్: పరిమాణ అవసరాలకు అనుగుణంగా ఆన్‌లైన్‌లో చల్లగా ఏర్పడిన ప్రొఫైల్‌ను స్వయంచాలకంగా కత్తిరించండి మరియు వంచండి.
నిర్మాణం:
కట్టింగ్ హెడ్: సిలిండర్, టాప్ ప్లేట్, కాలమ్, బేస్ ప్లేట్.
మెషిన్ బాడీ: ప్లేట్లు, చక్రాలు, ఇరుసులు, ఫ్రేమ్ బాడీలు, బఫర్‌లు, బేస్ కిరణాలు మొదలైనవి.
పారామితులు:
(1) గరిష్ట కట్ విభాగం (పొడవు×వెడల్పు) 433×16mm
(2) భూమి పరిమాణం (పొడవు×వెడల్పు): 1000mm×800mm
(3) హైడ్రాలిక్ పవర్: 4kw
పట్టిక స్వీకరించడం
నిర్మాణం: రోలర్ రకం, శక్తి లేదు;మంచం, మద్దతు, రోలర్ షాఫ్ట్,
విద్యుత్ నియంత్రణ వ్యవస్థ
మొత్తం లైన్ PLC నియంత్రణ, LCD టచ్‌ని స్వీకరిస్తుంది
స్క్రీన్, మ్యాన్-మెషిన్ ఇంటర్‌ఫేస్.
ఫంక్షన్:
(1) పార్ట్ పొడవు యొక్క డిజిటల్ సెట్టింగ్.
(2) భాగాల పొడవును సర్దుబాటు చేయవచ్చు.
(3) పరికరాల నిర్వహణ స్థితి మరియు తప్పు సూచన యొక్క నిజ-సమయ పర్యవేక్షణ.
రెండు ఆపరేషన్ రీతులు ఉన్నాయి: మాన్యువల్/ఆటోమేటిక్
మాన్యువల్ స్థితిలో, ఇది ఒక స్వతంత్ర యంత్రంగా నిర్వహించబడుతుంది, ఇది నిర్వహణకు అనుకూలమైనది;స్వయంచాలక స్థితిలో, ది
ఉత్పత్తి ఆపరేషన్ యొక్క మొత్తం లైన్ నిర్వహించబడుతుంది మరియు క్రమం ప్రారంభమవుతుంది
మొత్తం లైన్‌లోని ఎమర్జెన్సీ స్టాప్ బటన్‌లు, అత్యవసర ప్రమాదాలను నిర్వహించడం మరియు పరికరాల భద్రతను నిర్ధారించడం సులభం మరియు
ఆపరేటర్లు
